紫外輻照計工作原理，從核心元件到精準測量的全過程

紫外輻照計作為紫外線監測的關鍵工具，其工作原理直接影響測量精度。本文深入解析光電傳感器、信號處理系統及校準技術的協同機制，揭示其如何實現從紫外光到數值的精準轉換。

一、核心組件協同作用原理

紫外輻照計通過三大模塊的精密配合完成檢測：

光電傳感器?

硅光電二極管?：響應UVA（320-400nm）波段，通過光生伏特效應產生電流，靈敏度達0.1μA/(μW/cm2)?

熒光傳感器?：專用于UVB（280-315nm）檢測，紫外線激發熒光物質發光，經光電倍增管放大信號?

濾光片組?：通過多層鍍膜技術阻隔可見光與紅外線干擾，透光率誤差＜±3%?

信號處理單元?

電流-電壓轉換電路將pA級電流放大至可測量范圍，信噪比＞60dB?

溫度補償模塊（-20℃~50℃）消除半導體器件的溫漂影響，誤差補償率＞95%?

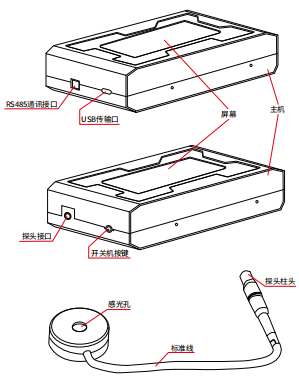

顯示與存儲系統?

液晶屏實時顯示輻射強度，分辨率達0.01μW/cm2

藍牙模塊實現數據同步，支持連續72小時記錄（采樣間隔1秒）?

紫外線測量過程流程圖

二、關鍵技術創新解析

多波段分離檢測技術?

采用分光棱鏡將紫外線按波長分離，UVA/B/C獨立通道同步測量，波長偏差＜±2nm?

典型應用：防曬霜SPF值測試需同時監測UVA穿透率與UVB反射率

動態量程切換機制?

自動增益控制（AGC）電路根據輸入信號強度切換量程，量程跨度達0.1μW/cm2~200mW/cm2?

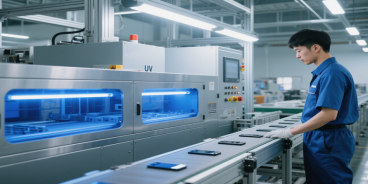

工業UV固化監測中，可在0.1秒內從低強度模式切換至高壓測量狀態

余弦響應校正?

半球形石英擴散器修正入射角度影響，在0°~60°傾斜時測量誤差＜5%?

環境監測場景下，確保陰天漫反射紫外線的準確捕獲

三、工作原理與場景關聯性

案例說明?：

醫院消毒室?：通過檢測UV-C波段（200-280nm）輻照強度，確保＞70μW/cm2的滅菌閾值?

汽車玻璃工廠?：測量夾層玻璃對UVA的阻隔率，驗證防曬性能是否符合＞99%的標準

四、操作原理與維護要點

校準規范?

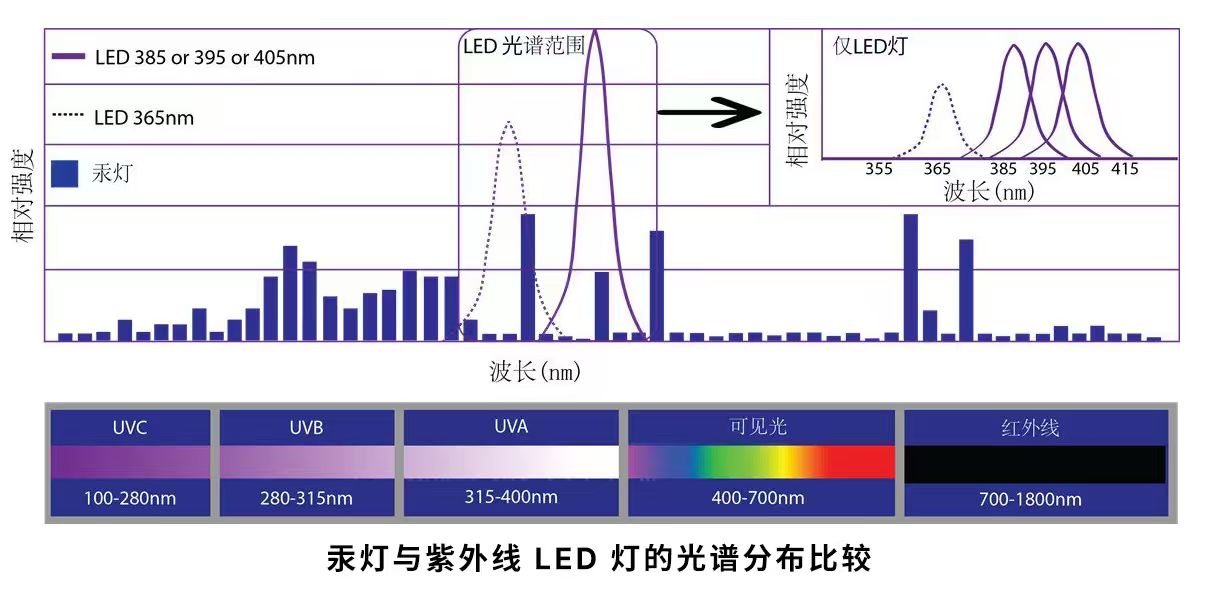

每6個月需用標準汞燈（特征譜線365nm/254nm）進行波長校準?

現場校準需控制環境照度＜50lux，濕度＜70%RH

故障排查邏輯?

讀數漂移?：檢查傳感器窗口污染或?yàn)V光片老化

無信號輸出?：測試供電電壓是否穩定（典型值3.3V±5%）

探頭保護策略?

避免接觸有機溶劑（如丙酮）導致石英窗腐蝕

存儲時需遮蓋傳感器，防止強光導致光電元件疲勞

五、技術發展趨勢

智能化升級?

集成AI算法實現光譜自動識別（如區分陽光與人工光源紫外線）

云平臺數據比對功能，實時評估設備老化程度

微型化設計?

MEMS傳感器將體積縮小至硬幣大小，功耗降低80%?

穿戴式紫外監測設備，實時提示紫外線暴露劑量

多參數融合?

同步監測紫外線強度、光譜分布與環境溫濕度

建立紫外線衰減模型，預測材料耐候壽命

掌握紫外輻照計的工作原理，不僅能提升醫療滅菌、工業生產的質量控制水平，更是應對氣候變化下紫外線強度異常的重要技術手段。選擇符合ISO/IEC 17025校準標準的設備，可確保測量數據的科學性與權威性。
